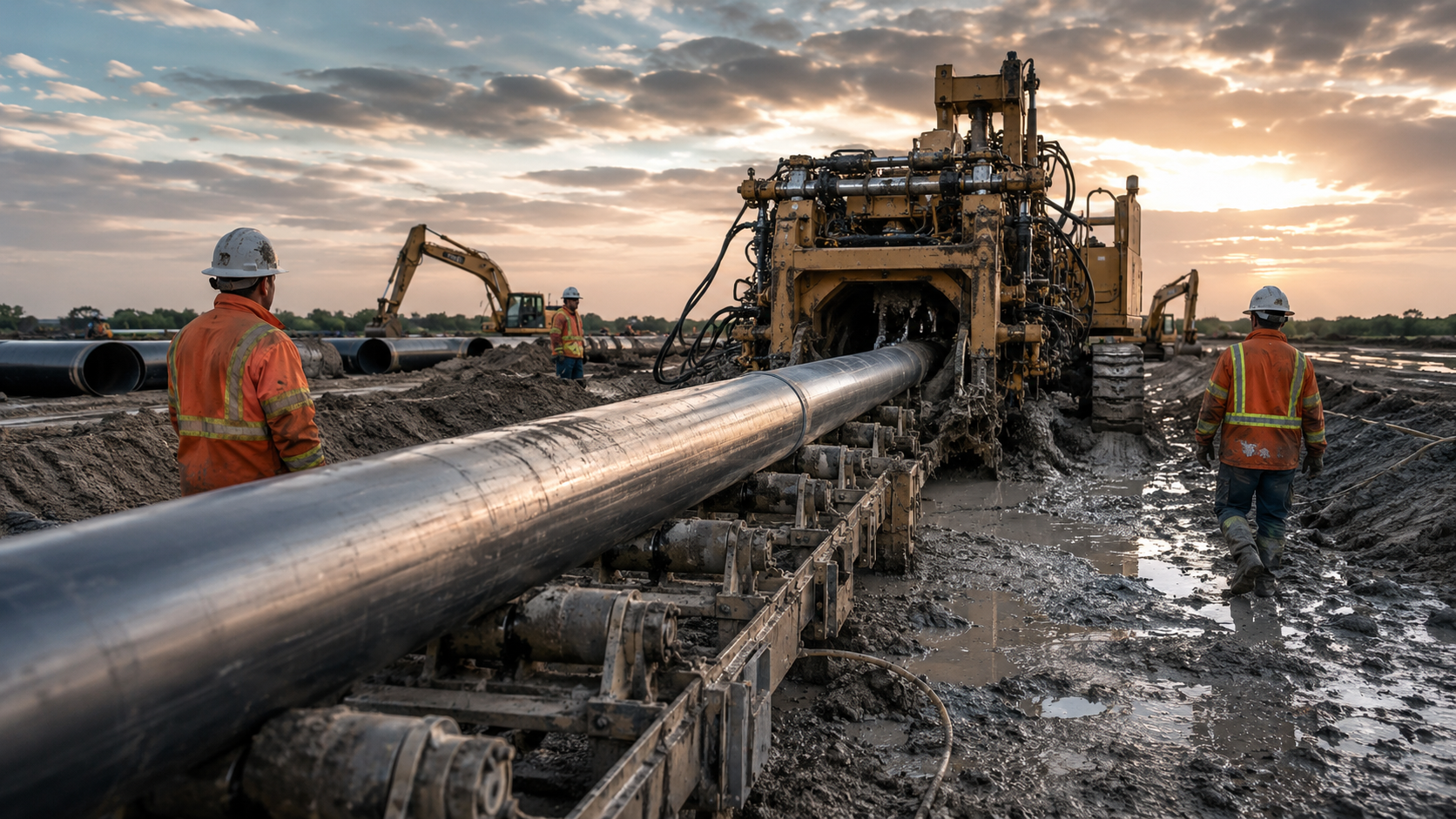

حفاری افقی جهت دار

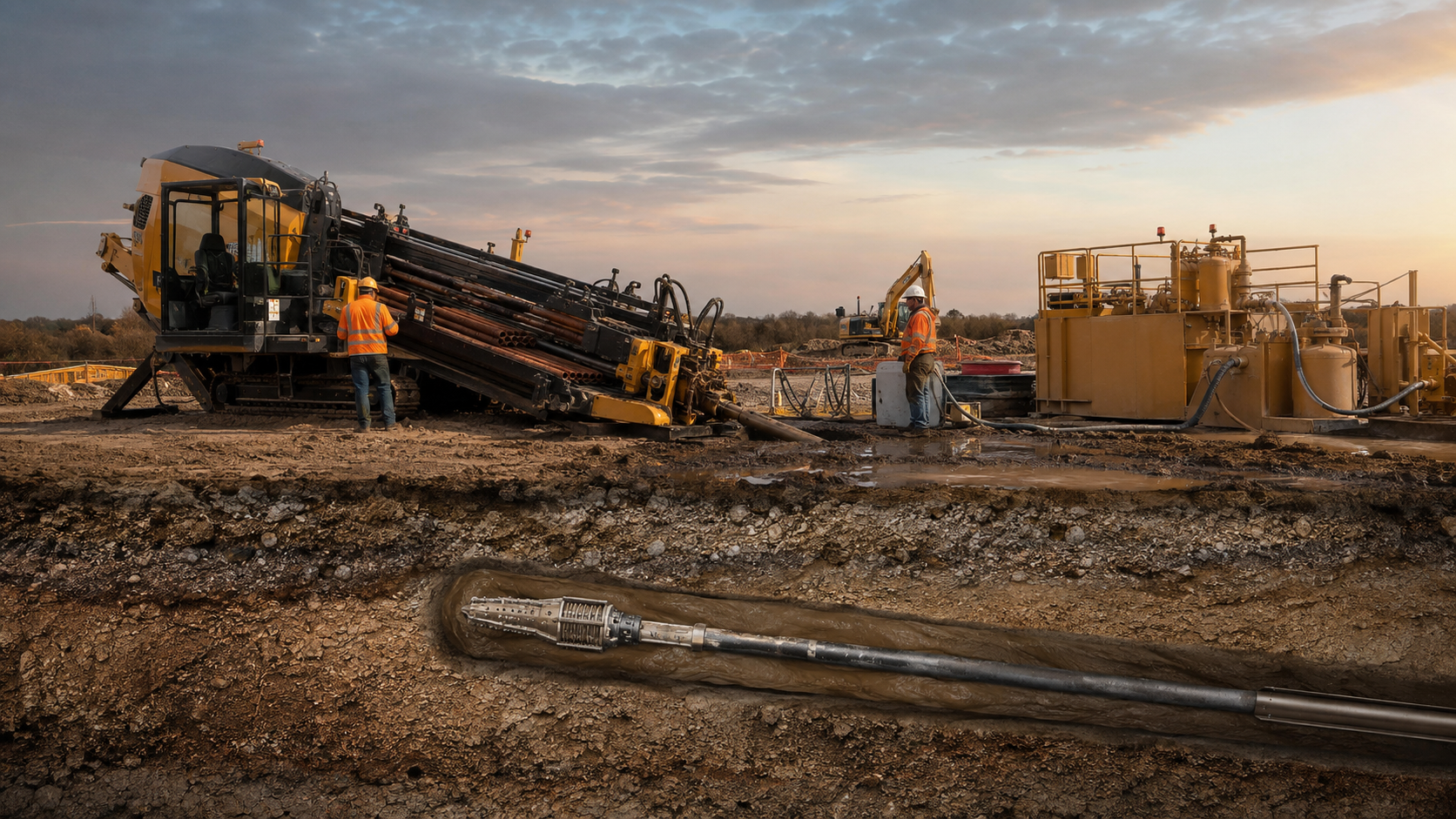

ماشین حفاری افقی با قابلیت کنترل و هدایت حرکتی یا «Horizontal Directional Drilling Machine» از پیشرفته ترین و قوی ترین تجهیزات حفاری در سطح جهان می باشد که مجهز به تجهیزات جانبی شامل انواع
•مته
•ریمر(گشاد کننده)
•فلای کاتر در سایز های مختلف
•لوله/راد حفاری
• و همچنین سیستم تهیه و پمپاژ گِل حفاری می باشد.
ماشین حفاری افقی در شرایط مختلف قابلیت عملکرد تا طول های مختلف و برای لوله های به قطر 2 اینچ تا 56 اینچ را دارد.
محدودیت های عملکردی دستگاه در انتخاب قطر و طول لوله بستگی به پارامترهای متعددی همچون قدرت کششی، فشار و گشتاور مورد نیاز دارد و در این مورد لازم است به نتایج مطالعات ژئوتکنیک انجام شده که معرف جنس و نوع لایه های زمین می باشد توجه کافی نمود.

پیش از آغاز عملیات اجرایی حفاری افقی جهت‌دار (H.D.D)،مجموعه‌ای از فعالیت‌های مهندسی دقیق و برنامه‌ریزی‌شده به‌منظور اطمینان از صحت طراحی و اجرای عملیات به انجام می‌رسد.
مراحل اصلی این فعالیت‌ها عبارتند از:
•بازدید از محل پروژه و نقشه‌برداری دقیق از مسیر عبور
بررسی شرایط جغرافیایی و تعیین نقاط مناسب برای استقرار دستگاه حفاری (Rig Side) و محل لوله‌ها (Pipe Side).
•انجام آزمایشات ژئوتکنیک و عمق‌سنجی
حفر گمانه‌ها، شناسایی لایه‌های زمین و تهیه گزارش زمین‌شناسی برای انتخاب روش مناسب حفاری و تجهیزات مورد نیاز.
•تهیه پلان و پروفیل عرضی مسیر عبور خط لوله
طراحی مسیر دقیق عبور، تعیین نقاط ورود (Entry Point) و خروج (Exit Point) بر اساس داده‌های نقشه‌برداری.
•طراحی و جانمایی تجهیزات و نقشه‌های اجرایی
شامل طراحی نقشه‌های تجهیز کارگاه، جانمایی دستگاه‌ها، سیستم تأمین نیرو، حوضچه‌های گل حفاری و سایر تجهیزات پشتیبان.
